襯陶瓷閥門
BZ643TC 氣動陶瓷旋轉閥產品概述：
BZ643TC-10C 氣動陶瓷旋轉閥主要適用於火電廠幹灰係統倉泵或省煤器進料閥的啟閉之用，也適用礦山、石化廠、小泥廠等有磨損、腐蝕的粉塵介質的進料啟閉。本閥門具有密封性能好、耐磨性強、啟用靈活、無卡灰及積灰現象性能特點.
BZ643TC 氣動陶瓷旋轉閥產品零部件材料：
閥體 球鐵或Q235 密封件 四氟或柔性石墨
閥板 WCB ZTA 壓蓋和支架 WCB
閥座 ZTA 連接件 35CrMo
BZ643TC 氣動陶瓷旋轉閥產品製造標準：
陶瓷閥門國家標準：JB/T10529-2005
設計製造標準： API6D-2008、API608-2002
結構長度標準：GB/T 12221-2005 、ANSI B16.10
連接法蘭標準：GB/T 9113、ANSI B16.5
壓力溫度等級：GB/T 12224-2005、ASMEB16.34-2004
試驗檢驗標準：GB/T 13927-2008API 598
BZ643TC 氣動陶瓷旋轉閥產品參數：
口徑：DN25-300mm
壓力：1.6MPa、150LB、10K
尺寸標準：國標、美標、目標
密封形式：軟密封或硬密封
閥體材質：碳鋼(WCB)、糖心国产传媒VLOG在线播放(CF8、CF8M)

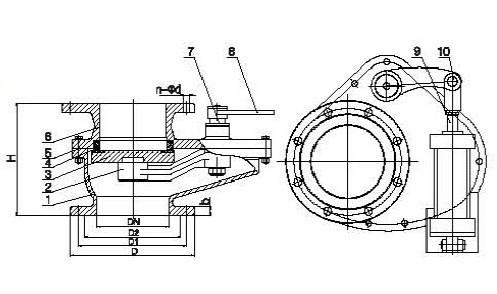

BZ643TC 氣動陶瓷旋轉閥連接尺寸：
DN | PN(Mpa) | L | D | D1 | D2 | N-d | |
50 | 1.0 | 220 | 160 | 125 | 100 | 15 | 8-Φ18 |
65 | 220 | 180 | 145 | 120 | 15 | 8-Φ18 | |
80 | 230 | 200 | 160 | 135 | 16 | 8-Φ22 | |
100 | 250 | 220 | 180 | 155 | 18 | 8-Φ22 | |
125 | 310 | 250 | 210 | 185 | 20 | 8-Φ22 | |
150 | 310 | 285 | 240 | 210 | 18 | 8-Φ22 | |
200 | 310 | 340 | 295 | 265 | 22 | 12-Φ22 | |
225 | 310 | 370 | 325 | 325 | 22 | 12-Φ22 | |
250 | 350 | 405 | 350 | 320 | 26 | 12-Φ26 | |
300 | 350 | 460 | 400 | 370 | 26 | 12-Φ26 | |
350 | 380 | 520 | 470 | 265 | 30 | 16-Φ26 |
